絕緣膠墊的技術規范說明

文章出處：人氣：發表時間：2017-11-24 11:01

一、分類及使用范圍
1.1 絕緣墊按電氣性能分為0、1、2、3共4級，適用于不同標稱電壓系統的電絕緣墊，見表1。實物圖見圖1。
表1 絕緣墊的適用電壓等級

級別	適用電壓AC（V）
0	380
1	3000
2	10000(6000)
3	20000

1.2 絕緣墊適用于以下場合：
——裝卸高壓熔斷器(保險)時；
——在轉動著的電機上調整、清掃電刷及滑環時；
——必須在轉動著的電動機轉子電阻回路上進行工作時；
——在繼電保護、儀表等二次回路上工作時；
——高壓試驗時；
——使用電壓互感器進行工作時；
——鋸電纜時；
——配網帶電作業時。

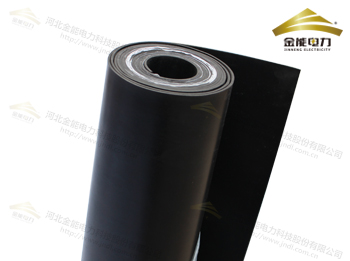

絕緣膠墊實物圖
二、技術要求
2.1 材料要求
絕緣墊一般采用橡膠類絕緣材料制作。
2.2 尺寸要求
實際使用的絕緣墊長度與寬度均不小于600mm。
2.3 厚度要求
2.3.1 為了有合適的柔軟度，絕緣墊的最大厚度規定見表2應該在皺紋或菱形花紋之上測量,皺紋的深度應不大于3mm，菱形花紋的高度應不高于2mm。
表2 絕緣墊的最大厚度

級別	0	1	2	3
最大厚度	6.0	6.0	8.0	11.0

2.3.2 最小厚度不予限定，但其絕緣性能必須符合試驗要求。
2.4 工藝及成型要求
絕緣墊上下表面應不存在有害的不規則性。有害的不規則性是指具有下列特征之一，即破壞均勻性、損壞表面光滑輪廓的缺陷，如小孔、裂縫、局部隆起、切口、夾雜導電異物、折縫、空隙、凹凸波紋及鑄造標志等。無害的不規則性是指在生產過程中形成的表面不規則性。如果其不規則性是屬于以下狀況，則是可以接受的：
1) 符合表2中的厚度要求，僅需改進表面防滑設計以增大摩擦力；
2) 當拉伸時，凹槽或模型標志趨向于平滑的表面。
2.5 機械特性要求
2.5.1 抗機械刺穿試驗
從被試絕緣墊上切取2個直徑為50mm的圓形試品，將每個試品緊夾在2個直徑為50mm的圓板之間，上板開有直徑為6mm的孔，下板開有直徑為25mm的孔，兩孔邊緣倒角為半徑0.8mm的圓弧。將一根直徑為5mm的金屬棒加工成一端錐度為12°、頂端半徑為0.8mm的錐形針，將錐形針垂直置于試品上方，以（500±50）mm/min的速度向試品加力，測量出穿透試品所需的刺穿力。要求抗刺穿力不小于70N。
2.5.2 防滑試驗
試驗前試品的表面用純度為96％的酒精擦拭干凈。
    將面積為300mm×300mm的試品水平置放在木板上，按照以下說明進行干燥狀態下的試驗 ：
    1）用于防滑試驗的重塊,與絕緣墊的接觸面積為：（100±0.5）mm×（100±0.5）mm；
    2）重塊材料：20號鋼；
    3）重塊底面粗糙度：粗糙等級為N6，R_a=0.8µm；
    4）邊緣圓角的曲率半徑：r=2mm；
    5）重塊總重：5kg±5g。
    試驗中劃上起始標記后，試驗裝置上施加（30±0.01）N的拉力持續3min。試品的上下表面都要進行此項試驗。若試驗過程中重塊的位移不超過15mm，則試驗通過。
三、電氣特性要求
3.1 驗證試驗
試驗電壓從較低值開始上升，并以1000V/s的速度逐漸升壓，直至達到表3規定的試驗電壓或絕緣墊發生擊穿。試驗時間從達到規定的試驗電壓的時刻開始計算。對于型式試驗和抽樣試驗，電壓持續時間為3min，對于例行試驗，電壓持續時間為1min。如試驗無閃絡、無擊穿、無明顯發熱，則試驗通過。
3.2 交流耐壓試驗
對于型式試驗和抽樣試驗需從絕緣墊上切取5個150mm×150mm的試驗樣品。
對每個試品僅施加一次電壓，試驗電壓從較低值開始上升，以1000V/s的速度逐漸升壓，升壓到表3規定的耐受電壓值。在達到規定的耐受電壓值后迅速降壓至耐受值的1/2，然后斷開電路。如果無擊穿發生，則試驗通過。
對于型式試驗和抽樣試驗，電壓持續時間為3min 。如果無擊穿發生，則試驗通過。
表3 試驗電壓

級別	交流電壓（r.m.s）（kV）
級別	認證試驗電壓	耐受試驗電壓
0	5	10
1	10	20
2	20	30
3	30	40
